一、进口防爆电动闸阀产品概述

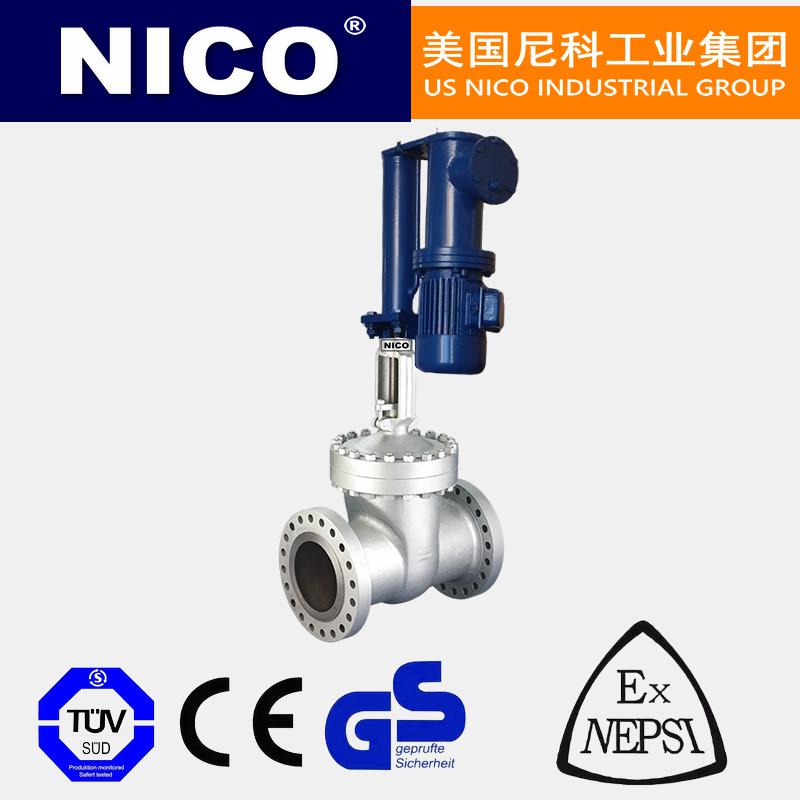

美国尼科NICO进口防爆电动闸阀采用上装式结构，由闸阀与防爆电动执行器组成，防爆型防护等级为IP68，适用于易燃易爆的场合，安全系数高、操作功能强、性能稳定等，防爆型电动执行器配有dI和dIIBT4两种，di适用于煤矿非采掘工作面，dIIBT4用于工厂，适用于环境为iia、iib级t1~t4组的爆炸性气体混合物，本产品的性能符合jb/t8528-1997<普通型阀门电动装置技术条件>的规定，防爆型的性能符合gb3836.1-2000<爆炸性环境用防爆电气设备通用要求>及jb/t8529-1997<隔爆型阀门电动装置技术条件>的规定，并经国家防爆电气产品测试中心检定,取得了防爆合格证。广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的截断或接通装置。

二、进口防爆电动闸阀选型参数

三、进口防爆电动闸阀产品说明

1.操作力矩:操作力矩是选择闸阀电动装置的最主要参数，电动执行器输出力矩应为闸阀操作最大力矩的1.2~1.5倍。

2.操作推力闸阀电动装置的主机结构有两种:一种是不配置推力盘，直接输出力矩;另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。

3.输出轴转动圈数:电动装置输出轴转动圈数的多少与闸阀的公称通径、阀杆螺距、螺纹头数有关，要按M=H/ZS计算(M为电动装置应满足的总转动圈数，H为闸阀开启高度，S为阀杆传动螺纹螺距，Z为阀杆螺纹头数)。

4.阀杆直径对多回转类明杆闸阀，如果电动装置允许通过的最大阀杆直径不能通过所配闸阀的阀杆，便不能组装成电动闸阀。因此，电动装置空心输出轴的内径必须大于明杆闸阀的阀杆外径。对部分回转闸阀以及多回转闸阀中的暗杆闸阀，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

5.输出转速:闸阀的启闭速度若过快，易产生水击现象，因此，应根据不同使用条件，选择恰当的启闭速度。

6.闸阀电动执行器有其特殊要求，即必须能够限定转矩或轴向力。通常闸阀电动装置采用限制转矩的连轴器。当电动装置规格确定之后，其控制转矩也就确定。

四、进口防爆电动闸阀主要特点

1、流体阻力小，阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向。

2、密封面介质的冲刷和侵蚀小。

3、形体简单，制造工艺性好，使用范围广。

4、启闭较胜利，启闭时闸板运动方向与介质流动方向相垂直。

5、介质的流动方向一般不受限制，介质可从闸阀的两侧任意方向流过。

五、进口防爆电动闸阀主要技术参数

1、电动装置的外壳防护等级IP55-IP68

2、电动装置在下列条件下正常工作：海拔高度不超过1000m；工作环境温度—20℃～+40℃；工作环境相对湿度≤95％(25℃)；工作环境不含有强腐蚀性的介质；短时工作制，时间定额为10min；额定电压为380V，频率为50HZ。

3、MZ系列矿用防爆电动闸阀安装方便，调试简单，调试运行后数年内不用维护保养，矿用隔爆型电动装置和KXBC系列12×15、3×15/660（380）DZ或KXBC－15/660（380）DZ矿用隔爆型电动装置控制箱配套使用，可与泵房自动化系统以通讯方式连接。

六、进口防爆电动闸阀环境和主要技术参数

1.1电源:常规,三相380V(50Hz)

特殊,三相660V、415V(50Hz、60Hz);

单相220V、110V(50Hz、60Hz)

1.2工作环境

1.2.1环境温度:-20~60℃(特殊订货-40~80℃)

1.2.2相对湿度:≤95%(25℃时)

1.2.3防护类型

1.2.3.1户外型:用于无易燃、易爆和无腐蚀性介质的场所;

1.2.3.2隔爆型:有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物.(详见GB3836.1)

1.2.4防护等级:IP55(特殊订货IP65、IP67)

1.2.5工作制:短时10分钟(特殊订货30分钟)
