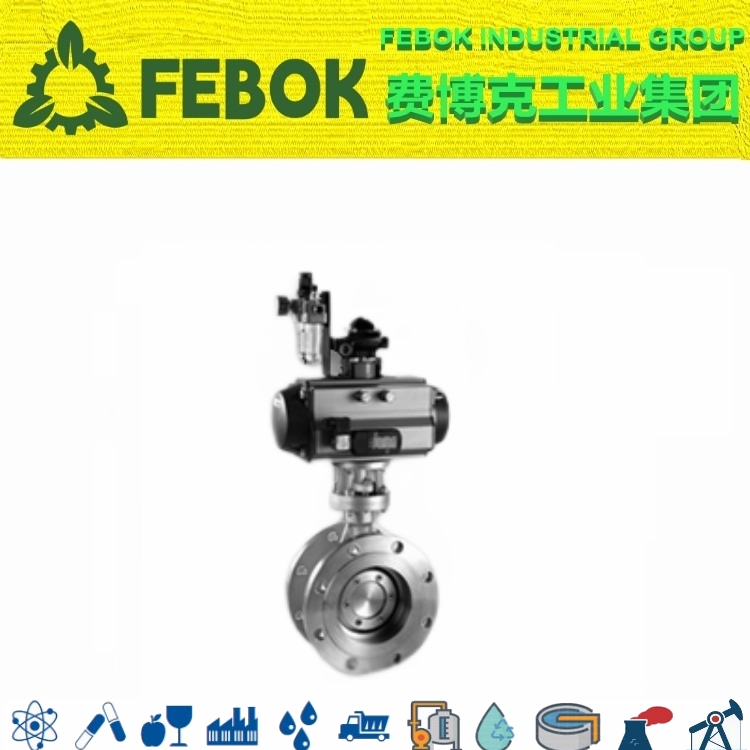

气动法兰蝶阀是靠气源来驱动的一种阀门，阀体采用中线型设计，阀座采用浮动式结构。主要由蝶阀、气动执行器、电磁阀、气源处理三联件(空气过滤器F/减压阀R/油雾器L)、信号开关、定位器等组成。可广泛应用于给排水、暖通及消防系统等流体管线上作为调节或截流装置使用。蝶阀的启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。优点有结构简单、体积小、重量轻、开关迅速。

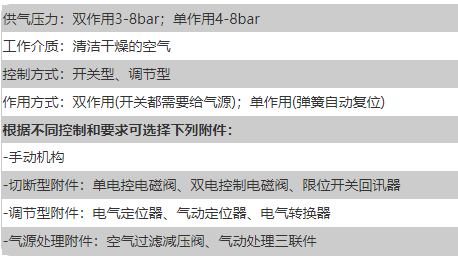

AT气动执行器：采用齿轮齿条式结构传动，性能更安全可靠。AW气动执行器(大口径阀门)：采用拔叉式结构传动，结构合理，输出扭矩大。

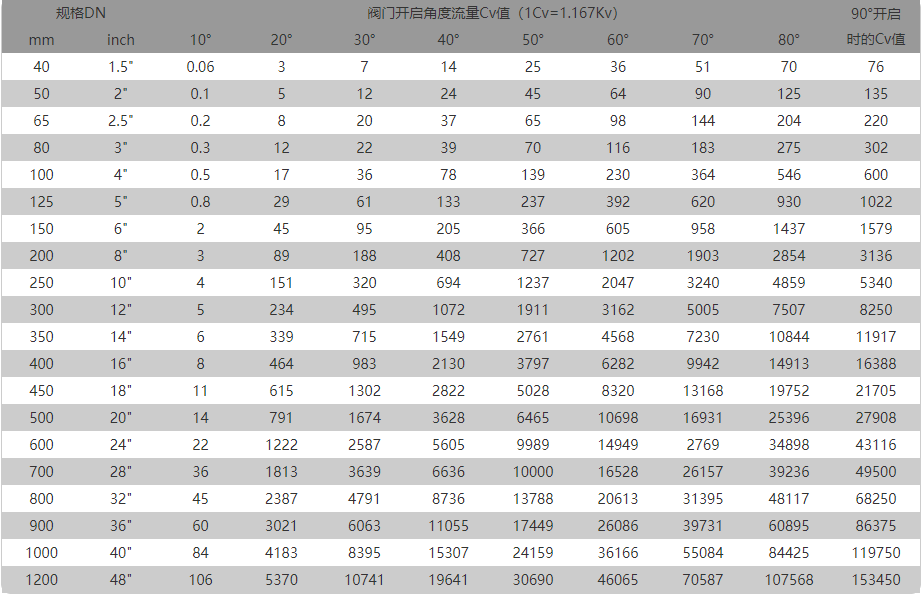

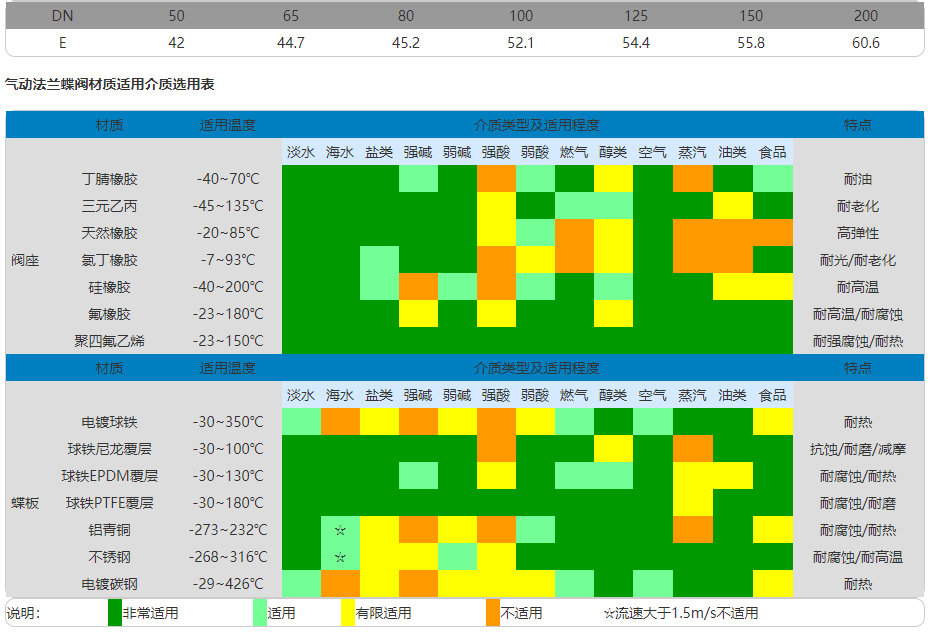

气动法兰蝶阀尺寸
