常州灌注桩基套筒式声测管常用规格

价格: 6
产品品牌:领翔钢管
产品地区:河北省
使用范围:桩基检测
产品型号:50-54-57

产品介绍

产品品牌:领翔钢管
产品地区:河北省
使用范围:桩基检测
产品型号:50-54-57




声测管材质的选择,以透声率较大、便于装置及费用较低为准绳。

声脉冲从发射换能器发出,经过耦合水抵达水和声测管管壁的界面,再经过管壁抵达声测 管管壁与混凝土的界面,穿过混凝土后又需穿过另一声测管的两个界面而抵达接纳换能器。

因而,声测管构成4个界面,每个界面的声能透过系数可按下式计算:

(1) 式中: ——某界面的声能透过系数;

——界面两侧介质的声阻抗率( )

发射和接纳换能器之间4个界面的总透声系数为

(2)目前常用的管子有钢管、钢质波纹管、塑料管3种。

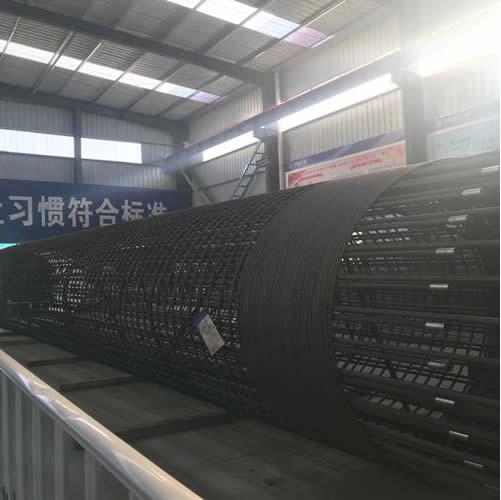

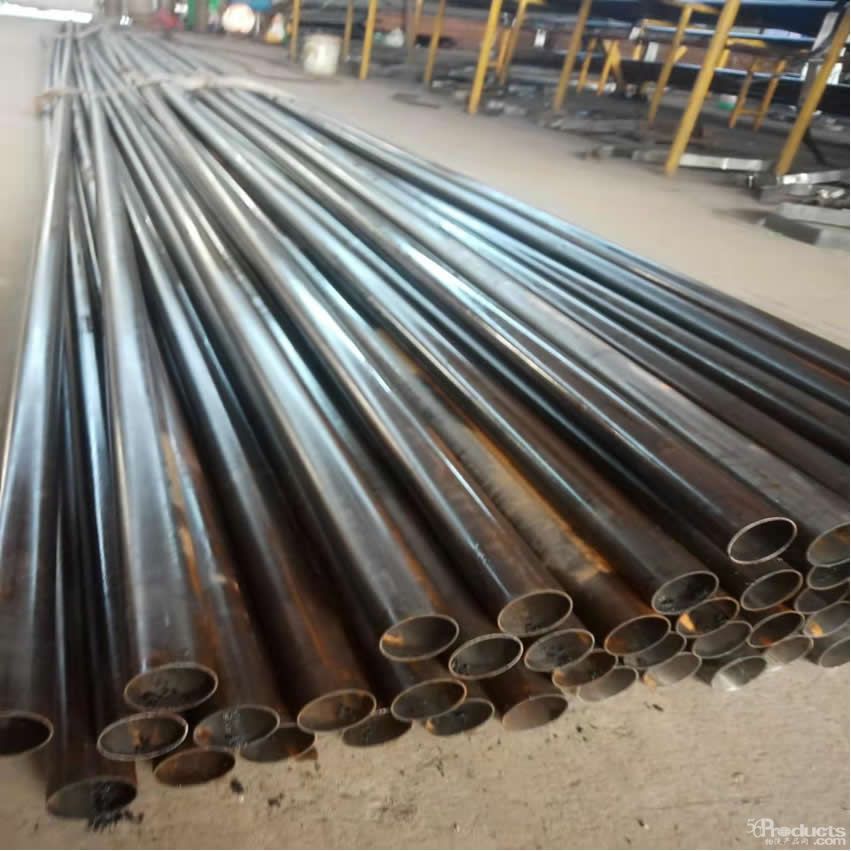

钢管的优点是便于装置,可用电焊焊在钢筋骨架卜,可替代局部钢筋截面,而且由于钢管 刚度较大.埋置后可根本上坚持其平行度战争直度,目前许多大直径灌注桩均采用钢作为声测管。但钢管的价钱较贵:

钢质波纹管是一种较好的声测管资料,它具有管壁薄、钢材省和抗渗、耐压、强度高、柔性好等特性,通常用于预应力构造中的后张法预留孔道:用做声测管时。可直接绑扎在钢筋骨架 土,接头处可用大一号波纹套接。由于波纹管很轻,因此操作非常便当,但装置时需留意坚持其轴线的平直。

塑料管的声阻抗率较低,用做声测管具有较大的透声率,通常可用于较小的灌注桩,在大型灌注桩中运用时应谨慎-由于大直径桩需灌注大量混凝土,水泥的水化热不易发散:鉴于塑料的热收缩系数与混凝土的相差悬殊,混凝土凝固后塑料管因温度降落而产生径向和纵向收缩,有可能使之与混凝土部分脱开而形成空气或水的夹缝,在声通路上又增加了更多反射激烈的界面,容易形成误判。

声测管的直径,通常比径向换能器的直径大l0mm即可,常用规格是内径50-60mm。管子的壁厚对透声丰的影响很小,所以,准绳上对管壁厚度不作限制,但从俭省用钢量的角度而言,管壁只需能接受新浇混凝土的侧压力,则越薄越省。
